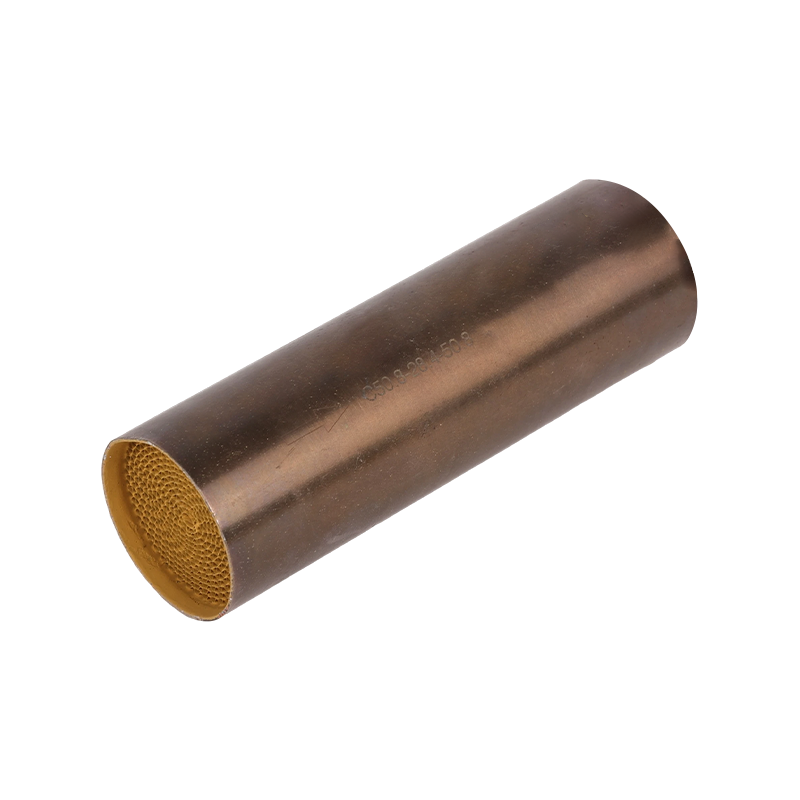

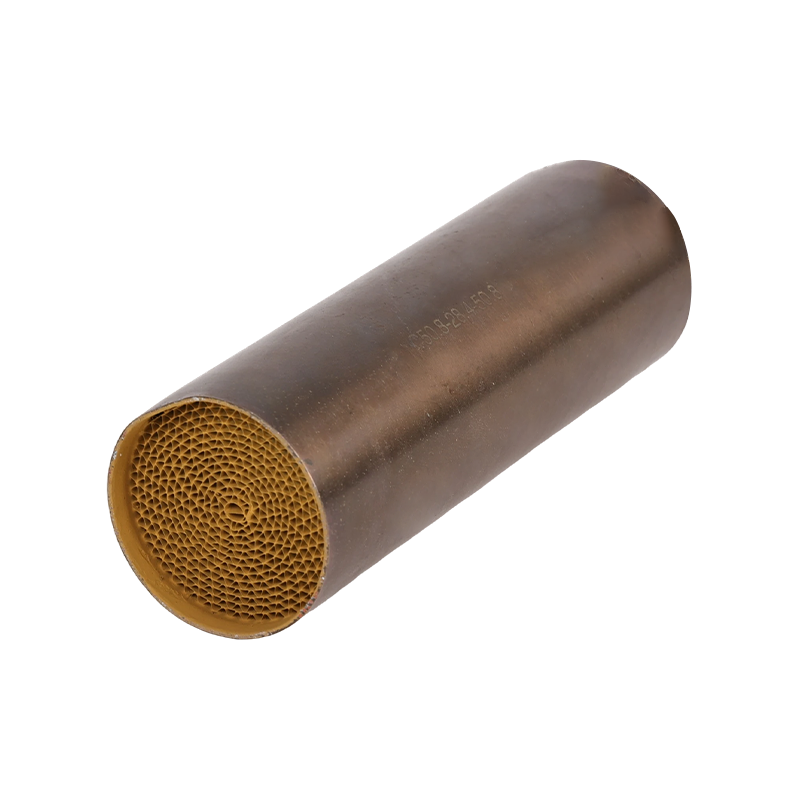

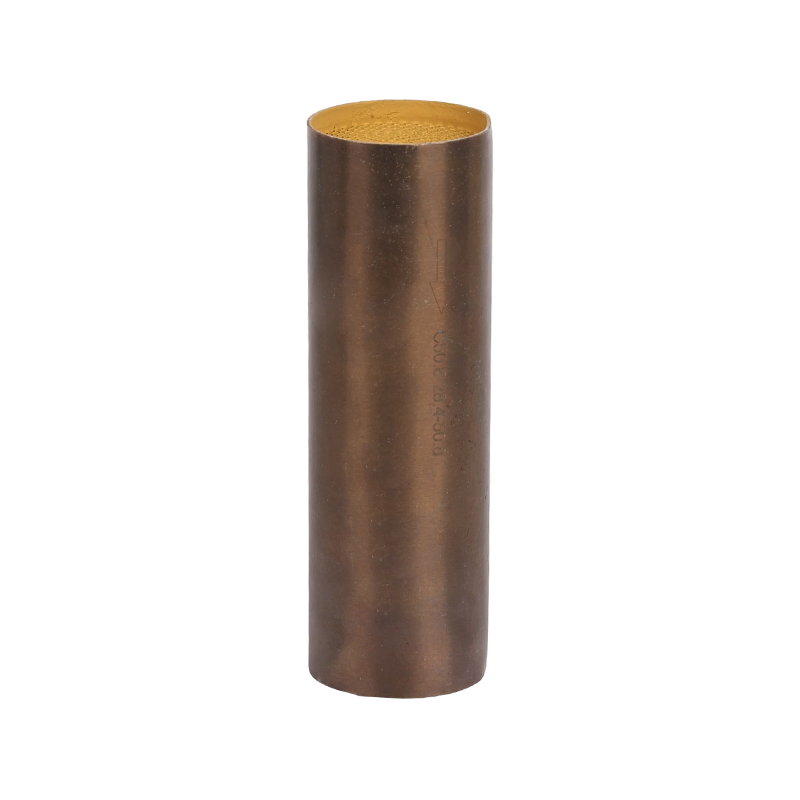

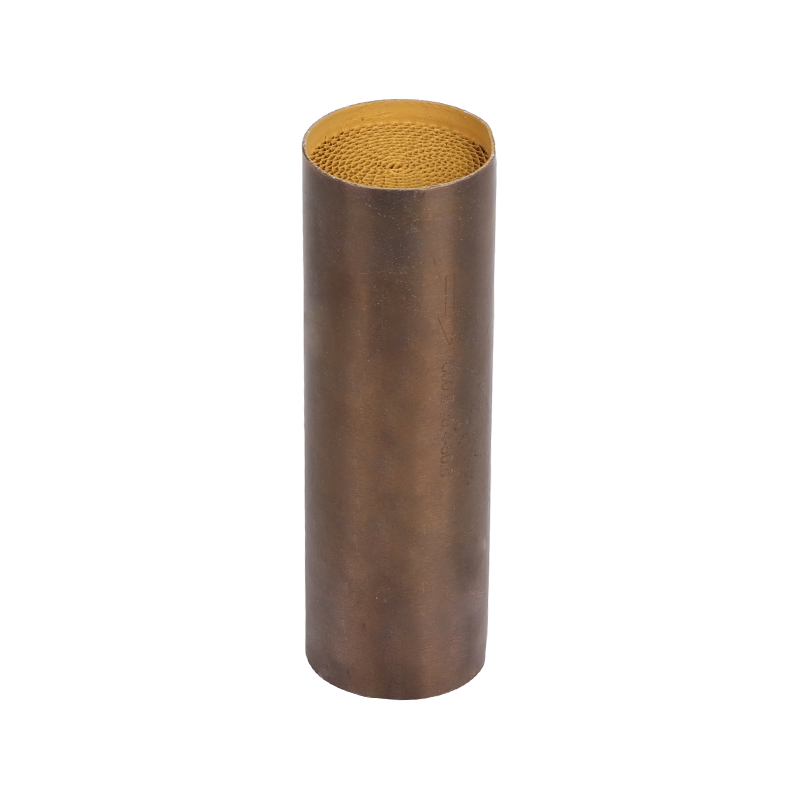

Piccolo substrato metallico

Struttura principale e processo di produzione
1. Materiale del substrato
Materiale di base: tipicamente costituito da un foglio di lega Fe-Cr-Al (ferro-cromo-alluminio), una lega specializzata resistente alle alte temperature.
Proprietà chiave:
Resistenza all'ossidazione alle alte temperature: a temperature elevate, la superficie della lega forma una densa pellicola protettiva di α-allumina (α-Al₂O₃) che impedisce ulteriore ossidazione e corrosione del substrato.
Eccellente resistenza al calore: il materiale può sopportare un'esposizione prolungata a temperature superiori a 1000°C.
Coefficiente di dilatazione termica controllata: aggiungendo elementi di lega in tracce, il coefficiente di dilatazione termica può essere regolato con precisione per migliorare la stabilità strutturale.
2. Processo di produzione
Lavorazione della lamina: la lamina in lega Fe-Cr-Al viene laminata allo spessore richiesto, tipicamente tra 0,03 mm e 0,08 mm.

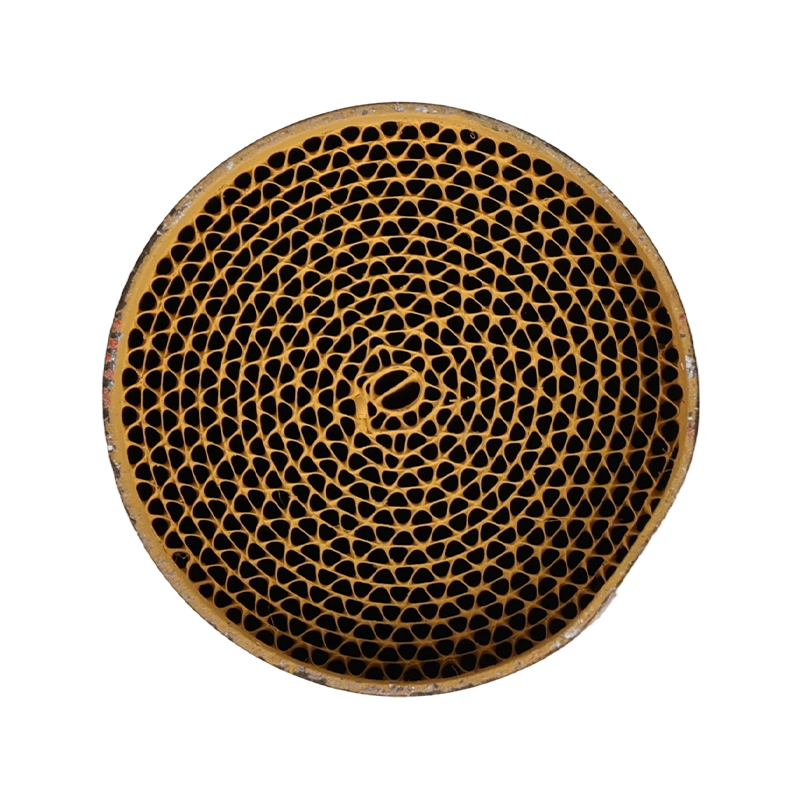

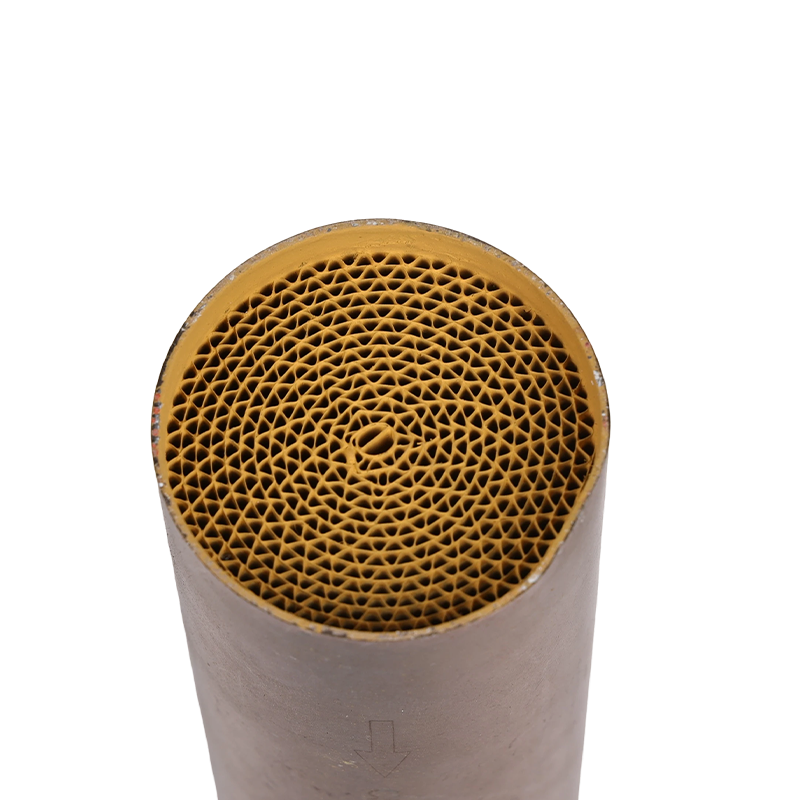

Formatura e saldatura: la lamina viene modellata alternativamente in strati ondulati e piatti, quindi avvolta in strutture cilindriche o ovali. I punti di contatto sono uniti mediante brasatura ad alta temperatura, formando un robusto monolite a nido d'ape con numerosi canali paralleli.
Applicazione del rivestimento: poiché la superficie metallica è liscia e chimicamente inerte, l'adesione diretta del rivestimento è difficile. Pertanto, la superficie della lamina viene sottoposta a pretrattamento, solitamente ossidazione o sabbiatura ad alta temperatura, per creare una superficie microscopicamente ruvida. In alternativa, è possibile preformare uno strato alluminizzato per migliorare l'adesione dello strato di washcoat.

Eccezionali vantaggi dei substrati metallici
Rispetto ai tradizionali substrati ceramici in cordierite, i substrati metallici offrono i seguenti notevoli vantaggi:
1. Eccezionale resistenza meccanica e resistenza agli urti
Vantaggio: a differenza della ceramica, i substrati metallici non si rompono sotto vibrazioni, stress termico o impatto fisico, garantendo un elevato livello di affidabilità.
Applicazione: ideale per ambienti operativi difficili come motocicli, veicoli fuoristrada e macchine edili.
2. Spessore della parete estremamente sottile e massa termica ridotta
Spessore delle pareti: le lamine metalliche possono essere sottili fino a 0,03 mm, mentre i substrati ceramici hanno tipicamente spessori delle pareti di 0,1–0,15 mm.
Vantaggi:
Bassa contropressione: le pareti più sottili forniscono un flusso di scarico più uniforme e una resistenza inferiore, a vantaggio della potenza del motore.
Spegnimento rapido: grazie alla bassa massa termica e al rapido riscaldamento delle sottili pareti metalliche, il catalizzatore può raggiungere la temperatura di spegnimento entro pochi secondi dopo un avvio a freddo. Questa caratteristica è fondamentale per ridurre le emissioni durante la fase di avviamento a freddo, il periodo più critico per il controllo delle emissioni.
3. Eccellente conduttività termica
Vantaggio: il calore può trasferirsi rapidamente in tutto il substrato, garantendo una distribuzione uniforme della temperatura e prevenendo il surriscaldamento locale che potrebbe portare alla sinterizzazione e alla disattivazione del catalizzatore. Il migliore trasferimento di calore attraverso il substrato promuove inoltre la rigenerazione e accelera le reazioni catalitiche.
4. Resistenza superiore allo shock termico
Vantaggio: i substrati metallici possono resistere a improvvise fluttuazioni di temperatura nel sistema di scarico, come le transizioni rapide dalla guida ad alta velocità al minimo o durante la rigenerazione attiva del DPF, senza danni strutturali.
5. Elevata flessibilità di progettazione
Vantaggio: i fogli metallici possono essere avvolti in varie forme (come sezioni trasversali coniche o non circolari), consentendo un migliore utilizzo dello spazio di scarico irregolare e consentendo progettazioni di sistemi più compatti.

Svantaggi e sfide dei substrati metallici
1. Costo elevato: l’uso di leghe speciali e processi di produzione complessi, in particolare la brasatura, rendono i substrati metallici significativamente più costosi dei substrati ceramici.
2. Sfide di adesione del rivestimento: Garantire che il washcoat aderisca saldamente alla superficie metallica mantenendo la durabilità in condizioni di cicli termici e vibrazioni intensi rappresenta una sfida tecnica importante durante la produzione.
3. Limiti di ossidazione ad alta temperatura: sebbene i substrati metallici offrano un'eccellente resistenza al calore, l'esposizione prolungata a temperature estremamente elevate può causare il degrado dello strato protettivo di ossido, portando all'ossidazione o alla polverizzazione del substrato. Di conseguenza, la loro temperatura massima di funzionamento continuo rimane generalmente inferiore a quella dei materiali ceramici di prima scelta.

Scenari applicativi principali
A causa dei vantaggi e dei limiti sopra menzionati, i substrati metallici non sono universalmente applicabili ma funzionano eccezionalmente bene in aree specifiche dove i loro punti di forza possono essere pienamente utilizzati:
1. Catalizzatori per motocicli
Requisito: i motori motociclistici generano vibrazioni intense, hanno uno spazio di installazione limitato e sono molto sensibili al peso e alla contropressione dello scarico.
Abbinamento: l'elevata resistenza, la leggerezza, la resistenza alle vibrazioni e il design flessibile dei substrati metallici li rendono ideali per queste condizioni.
2. Catalizzatori ad accoppiamento stretto
Requisito: per ottenere prestazioni ottimali in termini di emissioni nelle partenze a freddo, il catalizzatore è installato il più vicino possibile al collettore di scarico del motore. Questa zona è soggetta a temperature estremamente elevate e forti shock termici.
Abbinamento: la rapida capacità di spegnimento e l'eccellente resistenza agli shock termici dei substrati metallici li rendono ideali per applicazioni ad accoppiamento stretto, spesso utilizzati in combinazione con un catalizzatore ceramico principale a valle.
3. Auto sportive e ad alte prestazioni
Requisito: questi veicoli richiedono un'elevata potenza in uscita (che richiede una bassa contropressione) e una risposta rapida dell'acceleratore.
Abbinamento: le caratteristiche di bassa contropressione dei substrati metallici aiutano a massimizzare le prestazioni e la reattività del motore.
4. Catalizzatori di ossidazione diesel (DOC)
Requisito: i motori diesel hanno temperature di scarico relativamente basse durante l'avviamento a freddo; il DOC deve spegnersi rapidamente per convertire HC e CO generando al contempo NO₂ per supportare la rigenerazione passiva del DPF a valle.
Abbinamento: i DOC metallici raggiungono la temperatura operativa più rapidamente, migliorando l'efficienza complessiva del sistema di controllo delle emissioni.
5. Catalizzatori a geometria variabile e silenziatori integrati
Requisito: Sfruttando la loro flessibilità strutturale, i substrati metallici possono integrare funzioni catalitiche e silenzianti o essere modellati per ottimizzare il flusso dei gas di scarico.
