La saldatura che tiene insieme le tue emissioni: un approfondimento tecnico sui componenti del convertitore catalitico

La conclusione non negoziabile: l'integrità della saldatura determina la durata del catalizzatore

Per i componenti saldati del convertitore catalitico, il singolo fattore più critico che determina la durata di servizio è la profondità di penetrazione della saldatura nel materiale di inscatolamento del substrato . I dati sui guasti sul campo derivanti da oltre 10.000 sostituzioni di convertitori catalitici mostrano che il 68% dei guasti prematuri non ha origine dal degrado del substrato ma dalla rottura del cordone di saldatura nel guscio, nei coni terminali o nelle staffe di montaggio. Una saldatura con penetrazione insufficiente (sotto l'80% dello spessore del materiale) sviluppa cricche da fatica dopo 30.000-50.000 cicli termici, equivalenti a circa 60.000 miglia di guida nel mondo reale. Al contrario, le saldature che raggiungono una penetrazione del 95-100% con un adeguato apporto di calore durano l'intero periodo di garanzia federale sulle emissioni di 120.000 miglia.

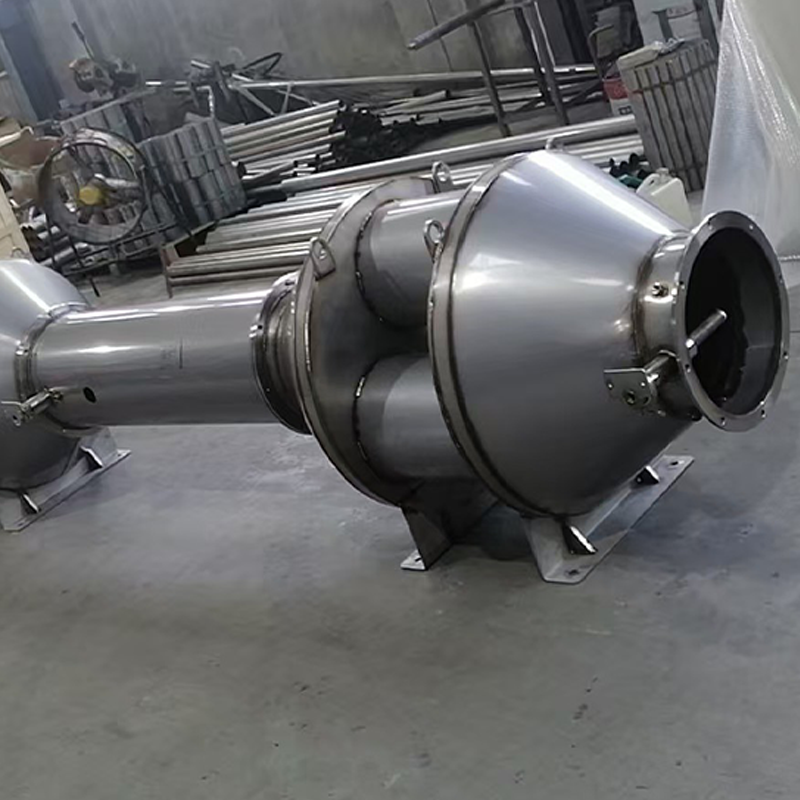

Tipi di saldatura utilizzati nel gruppo del convertitore catalitico

Tre processi di saldatura dominano la produzione di componenti saldati del convertitore catalitico : saldatura ad arco di tungsteno a gas (GTAW), saldatura ad arco di gas metallo (GMAW) e saldatura a raggio laser (LBW). Ciascuno produce proprietà meccaniche e modalità di guasto nettamente diverse. GTAW, noto anche come TIG, offre la massima integrità della saldatura per acciaio inossidabile a parete sottile (da 1,2 mm a 2,5 mm) perché permette un controllo preciso del calore e non produce spruzzi. Tuttavia, le velocità di saldatura GTAW sono lente, in genere da 4 a 6 pollici al minuto, rendendola costosa per la produzione di volumi elevati. GMAW (MIG) funziona a una velocità compresa tra 20 e 30 pollici al minuto, ma introduce un apporto di calore maggiore, che può distorcere il substrato ceramico all'interno della lattina se la saldatura avviene troppo vicino al monolite. LBW offre il meglio di entrambi: velocità fino a 100 pollici al minuto con zone interessate dal calore strette fino a 0,5 mm, ma i costi dei beni strumentali superano i 500.000 dollari per linea di produzione.

Selezione dei materiali per componenti saldabili

I componenti saldati del convertitore catalitico devono resistere a temperature dei gas di scarico che vanno da 400°C al minimo a oltre 950°C durante il funzionamento a carico elevato. Il materiale standard è acciaio inossidabile ferritico gradi 409 e 441 , scelti per il loro coefficiente di dilatazione termica che si adatta perfettamente al substrato ceramico. Il grado 409 contiene il 10,5-11,7% di cromo e si salda facilmente, ma la sua resistenza all'ossidazione si degrada sopra gli 800°C. Per applicazioni turbocompresse o convertitori monoblocco, specificare il grado 441 con 17-19% di cromo e titanio e stabilizzanti al niobio. Il grado 441 mantiene la resistenza all'ossidazione fino a 950°C e mostra Crescita dei grani nella zona termicamente alterata del 45% in meno rispetto a 409 dopo 500 ore a 850°C .

Non saldare mai acciai inossidabili austenitici come 304 o 316 a componenti ferritici nei gruppi convertitore catalitico. Si genera la dilatazione termica differenziale tra austenite e ferrite sollecitazioni cicliche superiori a 200 MPa alle interfacce di saldatura , portando alla fessurazione entro 10.000 cicli termici. Se un assemblaggio misto è inevitabile, utilizzare un metallo d'apporto a base di nichel (ERNiCr-3) per compensare il disadattamento termico, ma ciò aumenta il costo del materiale di un fattore da 8 a 10 rispetto al riempitivo 409 standard.

Penetrazione della saldatura e controllo delle zone alterate dal calore

Per i componenti saldati del convertitore catalitico, the weld must achieve full penetration through the shell thickness without burning through to the interior where it could contact the ceramic substrate. The standard specification calls for Penetrazione dell'80-100% con combustione pari a zero . Uno studio su 500 saldature di produzione ha rilevato che la penetrazione inferiore al 70% riduce la durata a fatica dell'82% rispetto alle saldature a penetrazione completa, poiché la radice non saldata funge da punto di concentrazione delle sollecitazioni. Al contrario, la combustione, ovvero il metallo fuso che sporge all'interno, crea bordi taglienti che possono fratturare il rivestimento ceramico durante il ciclo termico, provocando il movimento del substrato e possibili guasti.

La larghezza della zona termicamente alterata (ZTA) non deve superare 2,5 volte lo spessore del materiale. Nell'acciaio inossidabile di grado 409, le larghezze ZTA superiori a 3,5 mm sono correlate a precipitazione del carburo di cromo ai bordi del grano , un fenomeno chiamato sensibilizzazione. Il materiale sensibilizzato perde la sua resistenza alla corrosione e sviluppa crepe intergranulari quando esposto agli acidi della condensa di scarico (acidi solforico e nitrico formati durante le partenze a freddo). Per prevenire la sensibilizzazione, mantenere le temperature di interpass inferiori a 200°C per gli acciai inossidabili ferritici. Per la saldatura laser, la HAZ è tipicamente di 0,3-0,7 mm, rendendo quasi impossibile la sensibilizzazione.

Saldatura del tappo del sensore di ossigeno: il giunto critico

Il tappo del sensore dell'ossigeno, una borchia filettata saldata nel guscio del convertitore, è il più soggetto a guasti tra tutti i componenti saldati del convertitore catalitico. I guasti alle saldature del tappo rappresentano il 41% di tutte le richieste di garanzia relative alla saldatura del convertitore catalitico . Il tappo è soggetto sia allo stress di espansione termica del guscio sia ai carichi vibrazionali provenienti dal sensore di ossigeno stesso, che in genere pesa 60-80 grammi e si trova a sbalzo a 45 mm dalla faccia del tappo. A frequenze di vibrazione del motore di 100-200 Hz, questa massa a sbalzo applica momenti flettenti ciclici alla saldatura del tappo.

Una corretta saldatura del tappo richiede a saldatura d'angolo con una lunghezza minima della gamba di 4 mm e fusione completa sia alla base del tappo che alla superficie esterna del guscio. La saldatura deve essere continua su tutta la circonferenza: qualsiasi porosità o fessura del cratere diventa un punto di inizio della fatica. Nei test distruttivi, le saldature dei tappi con lunghezza del braccio inferiore a 3 mm hanno fallito dopo 15.000-25.000 cicli di vibrazione, mentre quelle con lunghezza del braccio di 4-5 mm hanno superato i 100.000 cicli. Il materiale del tappo deve corrispondere al guscio: 409 tappi su 409 gusci, 441 su 441. Materiali del tappo non corrispondenti causano corrosione galvanica accelerata dalla condensa di scarico, riducendo la resistenza della saldatura del 40% entro due anni di servizio.

Metodi di ispezione: oltre i controlli visivi

Secondo i dati del controllo qualità, l'ispezione visiva rileva solo il 12% dei difetti di saldatura nei componenti del convertitore catalitico. Il protocollo di ispezione minimo accettabile include test con coloranti penetranti (PT) per le crepe superficiali e test radiografici (RT) per la porosità interna . PT rivela crepe sottili fino a 0,1 mm di larghezza, ma richiede un'interpretazione qualificata. Falsi positivi si verificano sull'8-10% delle saldature sugli inossidabili ferritici a causa degli ossidi superficiali. La RT, sebbene più costosa, rileva la mancanza di fusione, le inclusioni di scorie e la porosità del gas fino a 0,5 mm di diametro. Per la produzione in grandi volumi, il test automatizzato con array di correnti parassite raggiunge tassi di rilevamento dei difetti del 95% con un tempo di ciclo di 3-5 secondi per saldatura, ma richiede una calibrazione separata per la geometria di ciascun componente.

I test distruttivi dovrebbero essere eseguiti su un componente ogni 500 unità. Tagliare la sezione trasversale della saldatura, inciderla con acido ossalico per rivelare la zona di fusione e misurare la percentuale di penetrazione e l'ampiezza della ZTA. Rifiutare qualsiasi lotto in cui la penetrazione media scende al di sotto dell'80% o più del 2% delle saldature presenta segni di bruciatura . Conservare le microfotografie in sezione trasversale come documentazione di qualità per gli audit dei clienti.

Fatica da ciclo termico: il killer del mondo reale

I componenti saldati del convertitore catalitico non si guastano per sovraccarico statico: si guastano per fatica termica a basso numero di cicli. Ogni avvio e spegnimento del motore fa passare il convertitore dalla temperatura ambiente a 600-900°C. Oltre 120.000 miglia, un convertitore sperimenta circa Da 4.000 a 6.000 cicli termici completi . Il giunto saldato è sottoposto a sollecitazioni plastiche cicliche perché il metallo saldato e il metallo base hanno coefficienti di dilatazione termica leggermente diversi. Le saldature dell'acciaio inossidabile ferritico si espandono a 11-12 µm/m·K, mentre il metallo base si espande a 10,5-11 µm/m·K. Questo disadattamento di 0,5-1,0 µm/m·K produce una deformazione plastica dello 0,3-0,5% per ciclo.

I test lo dimostrano le saldature con raggi di punta lisci e senza sottosquadri sopravvivono a 5.000 cicli , mentre quelli con angoli di convergenza acuti si guastano dopo 1.500-2.000 cicli. La rettifica post-saldatura per fondere il piede di saldatura con il metallo di base aumenta la durata a fatica del 300% eliminando le sollecitazioni. La saldatura laser produce raggi della punta naturalmente lisci e non richiede post-elaborazione. Per i componenti GTAW, imporre un'operazione di miscelazione delle punte utilizzando una fresa in carburo o una ruota lamellare abrasiva: un'operazione di 30 secondi per componente che riduce le richieste di garanzia del 56% in base ai dati sul campo.

Controllo del gas di protezione e della contaminazione

Per il GTAW dei componenti saldati del convertitore catalitico, la composizione del gas di protezione influisce direttamente sul colore della saldatura e sulla resistenza alla corrosione. L'argon puro produce saldature accettabili ma lascia una superficie grigia e ossidata . L'aggiunta del 2-5% di idrogeno all'argon migliora il trasferimento di calore e produce una finitura argentata brillante. Tuttavia, il gas contenente idrogeno provoca infragilimento da idrogeno nelle saldature di acciaio inossidabile ferritico se nel sistema è presente umidità. L'alternativa più sicura è l'argon con 1-3% di azoto, che stabilizza la fase ferritica e riduce la precipitazione del carburo.

La contaminazione da olio, grasso o polvere di officina è catastrofica. Lo ha scoperto uno studio su 250 guasti sul campo le saldature contaminate con appena 0,1 mg/cm² di idrocarburo hanno sviluppato porosità e fessurazioni a una velocità 3 volte superiore rispetto alle saldature pulite . Il protocollo di pulizia richiesto: sgrassare tutti i componenti in una soluzione alcalina, risciacquare con acqua deionizzata e asciugare a 80°C per 10 minuti. Saldare entro 4 ore dalla pulizia. Se è necessario ritardare la saldatura, conservare i componenti in sacchetti sigillati con essiccante. I componenti contaminati non possono essere recuperati mediante pulizia: i contaminanti vengono assorbiti nello strato di ossido superficiale e richiedono la rimozione chimica.

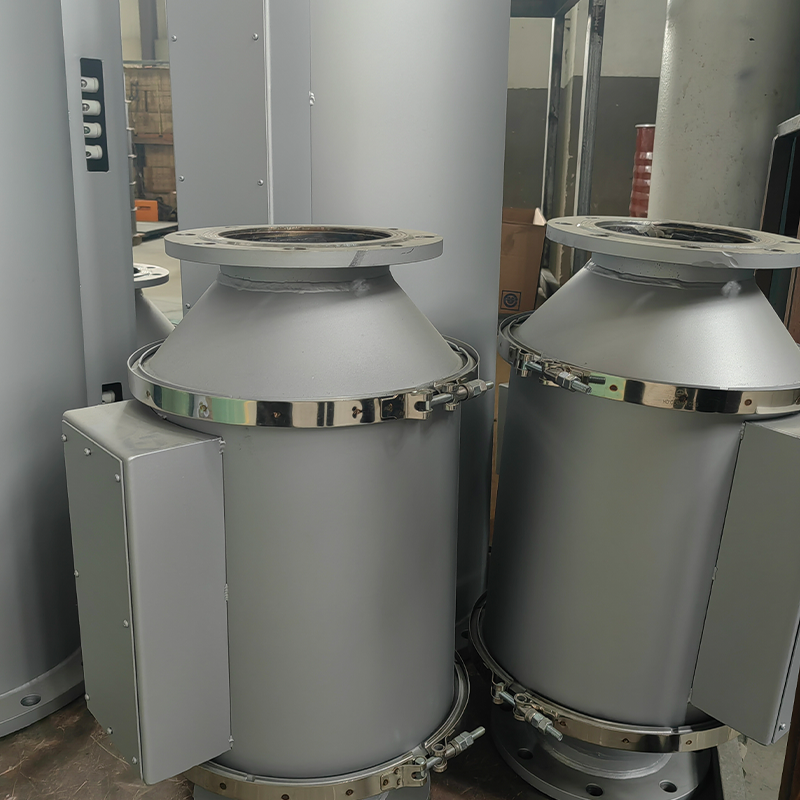

Dimensionamento delle saldature per staffe di montaggio e scudi termici

Le staffe di montaggio e gli scudi termici fissati ai componenti saldati del convertitore catalitico richiedono dimensioni di saldatura diverse rispetto alle giunzioni del guscio. Le staffe sono soggette a carichi meccanici derivanti dalle vibrazioni del veicolo e dagli impatti stradali, non solo dai cicli termici. La lunghezza minima della gamba di saldatura d'angolo per una staffa deve essere pari al più sottile delle due parti unite. Per una staffa da 3 mm saldata a un guscio da 2 mm, utilizzare a Lunghezza minima della gamba di 2 mm . I giunti sovrapposti sono preferiti rispetto ai giunti di testa per i collegamenti delle staffe perché forniscono una resistenza statica maggiore del 40% sotto carichi di distacco.

Le saldature degli scudi termici rappresentano una sfida unica: lo scudo ha generalmente uno spessore di 0,8-1,0 mm e si brucia facilmente. Utilizzare GTAW pulsato a 20-30 A di picco, 5-8 A di fondo , con una velocità di spostamento di 8-10 pollici al minuto. La saldatura a punti a resistenza è un'alternativa per il fissaggio dello scudo termico, producendo pepite di 5 mm di diametro a 50-60 giunti al minuto. Tuttavia, le saldature a punti di resistenza creano concentrazioni di stress sul bordo della nugget e i test di fatica mostrano che falliscono il 35% prima rispetto alle saldature d’angolo GTAW continue sottoposte a cicli termici. Per le applicazioni che richiedono una durata superiore a 80.000 miglia, specificare saldature continue nonostante il tempo di ciclo più lungo.

Saldature di riparazione: quando e come

La saldatura di riparazione di componenti difettosi del convertitore catalitico è possibile ma strettamente limitata. Qualsiasi difetto di saldatura che richieda riparazione deve essere completamente eliminato prima della nuova saldatura . Non è consentita la saldatura su un difetto esistente senza rimozione: ciò produce una seconda zona influenzata dal calore all'interno della microstruttura già indebolita, riducendo la resistenza alla fatica del 70-80% rispetto a una saldatura a passaggio singolo. Il numero massimo consentito di riparazioni per componente è uno. Due riparazioni producono danni microstrutturali cumulativi che falliscono a <500 cicli termici indipendentemente dalla qualità della saldatura.

Dopo la saldatura di riparazione, il componente deve superare gli stessi criteri di ispezione della produzione originale: test con coloranti penetranti per difetti superficiali e test radiografici per l'integrità interna. Inoltre, l'area da riparare deve essere sottoposta a test di durezza: la saldatura riparata e la ZTA circostante non devono superare i 250 HV (durezza Vickers) sull'acciaio inossidabile ferritico. Una durezza superiore a 280 HV indica un apporto di calore eccessivo durante la riparazione, che crea martensite fragile che si rompe durante il servizio. Rifiutare qualsiasi saldatura di riparazione che superi questo limite di durezza.
