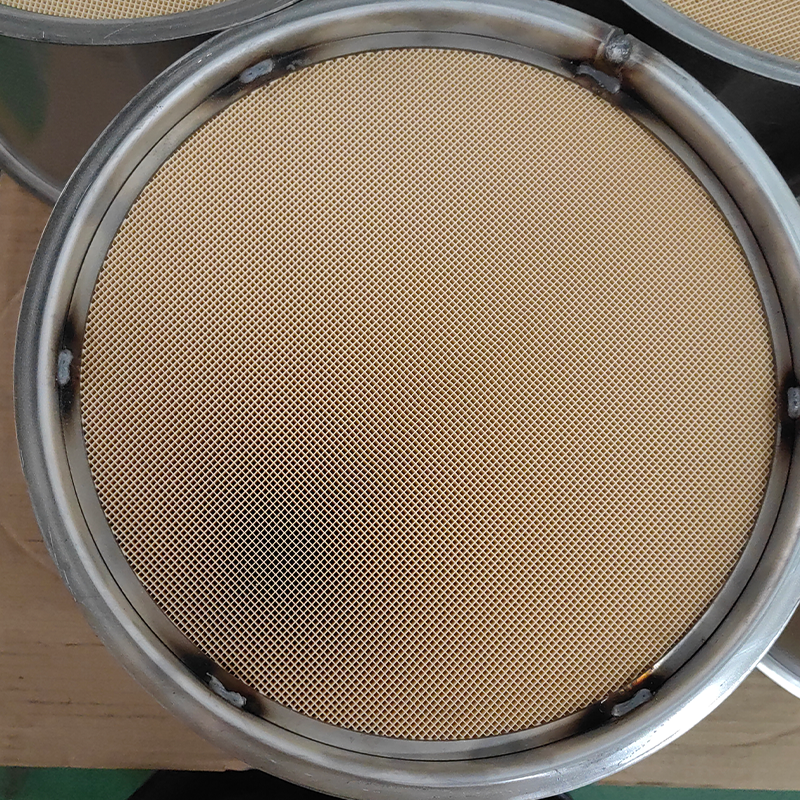

Pezzo saldato con catalizzatore a tre vie (TWC).

Il gruppo saldato del catalizzatore a tre vie (TWC) è uno dei componenti principali di un sistema di scarico automobilistico e il suo processo di produzione e la sua qualità influiscono direttamente sulle prestazioni in termini di emissioni, sulla sicurezza e sulla durata del veicolo.

1.Che cos'è un gruppo saldato TWC?
Un assieme saldato TWC non è un singolo componente ma un modulo integrato composto da più parti metalliche unite tra loro attraverso processi di saldatura. Il suo scopo principale è fornire un ambiente di alloggiamento e installazione stabile ed efficiente per i catalizzatori di metalli preziosi (platino, palladio, rodio).
Un tipico assieme saldato TWC è solitamente costituito dai seguenti elementi:
(1) Involucro del catalizzatore: tipicamente una struttura a doppio strato in cui lo strato interno contiene il substrato del catalizzatore, mentre lo strato esterno funziona come uno scudo termico, fornendo isolamento e protezione.
(2) Substrato catalitico: solitamente un supporto ceramico o metallico a nido d'ape rivestito con materiale catalitico.
(3) Tappetino: un tappetino intumescente posizionato tra il substrato e il guscio per fornire fissaggio, smorzamento e sigillatura, prevenendo danni al substrato e perdite di scarico.
(4) Tubi di ingresso/uscita: tubi che collegano il collettore di scarico del motore alla marmitta.
(5) Borchie per sensori di ossigeno: basi utilizzate per l'installazione di sensori di ossigeno a monte e a valle.
(6)Supporti/staffe: componenti utilizzati per fissare l'intero gruppo del convertitore catalitico al telaio del veicolo.
Questi componenti sono saldati insieme per formare un assieme saldato TWC completo.

2.Principali processi di saldatura
A causa dei materiali specifici utilizzati nei gruppi TWC (principalmente acciai inossidabili) e dei loro rigorosi requisiti, i processi di saldatura comunemente utilizzati includono:
(1) Saldatura con protezione a gas
Saldatura MIG/MAG: il metodo di saldatura più utilizzato caratterizzato da elevata efficienza e forte adattabilità. La saldatura MIG pulsata viene spesso applicata per ottenere saldature più pulite e con pochi spruzzi. È adatto per giunzioni longitudinali del guscio, giunzioni circonferenziali e saldatura di staffe.
Saldatura TIG: fornisce un'elevata qualità di saldatura e un bell'aspetto ma è meno efficiente. Viene generalmente utilizzato per giunti di testa di lamiere sottili e sporgenze di sensori di ossigeno dove i requisiti di tenuta e aspetto sono elevati.
(2) Saldatura laser
Vantaggi: basso apporto di calore, deformazione minima, elevata velocità di saldatura, elevato rapporto profondità-larghezza ed elevata capacità di automazione.
Applicazione: sempre più utilizzato per la saldatura continua longitudinale del guscio TWC, fungendo da alternativa ai tradizionali processi MIG per ottenere maggiore produttività e qualità della saldatura.
(3) Saldatura al plasma
Simile alla saldatura laser, è un metodo di saldatura ad alta densità di energia e può essere utilizzato come soluzione alternativa in determinate applicazioni.
(4) Saldatura a punti a resistenza
Utilizzato principalmente per accessori non sigillati come staffe e ganci.

3.Sfide tecniche e requisiti fondamentali
(1) Tenuta all'aria: il requisito più fondamentale e critico. Qualsiasi piccola perdita può provocare:
Emissioni in eccesso: gas di scarico non trattati che fuoriescono direttamente nell'atmosfera.
Segnali errati del sensore di ossigeno: influenzano il controllo del rapporto aria-carburante, causando un aumento del consumo di carburante e una riduzione delle prestazioni del motore.
Rumore: produce un notevole suono di perdita "sibilante".
(2) Controllo della deformazione termica: il calore della saldatura può causare la deformazione dei gusci a parete sottile. Una deformazione eccessiva può compromettere l'adattamento dell'installazione o portare a una pressione irregolare del tappeto, danneggiando il substrato ceramico. Per controllare la distorsione sono necessari dispositivi, sequenza di saldatura e parametri di processo adeguati.
(3) Saldare resistenza alle alte temperature e resistenza alla corrosione:
Le temperature operative del TWC possono raggiungere i 1000°C, richiedendo che le saldature resistano alla fatica termica e all'ossidazione a lungo termine.
I gas di scarico contengono elementi corrosivi come zolfo e cloro, quindi le saldature devono corrispondere alla resistenza alla corrosione del metallo base.
(4)Evitare shock termici al substrato:
I substrati ceramici sono altamente sensibili agli sbalzi di temperatura. Un apporto termico eccessivo o concentrato durante la saldatura può causare microfessurazioni o rotture. È necessario un controllo rigoroso dell’apporto di calore e della velocità di raffreddamento.
(5)Compatibilità dei materiali:
I componenti TWC utilizzano comunemente acciai inossidabili speciali (come 409L, 439, 441). I materiali di apporto devono corrispondere alle proprietà del metallo di base per garantire la resistenza meccanica della saldatura e la resistenza alla corrosione.

4. Controllo e ispezione della qualità
Per garantire l'affidabilità dei gruppi saldati TWC, durante la produzione vengono condotti severi controlli:
(1)Ispezione visiva in linea: i sistemi di telecamere automatizzati controllano l'aspetto della saldatura per rilevare eventuali sottosquadri, spruzzi, concavità e altri difetti.
(2)Prove di tenuta all'aria:
Spettrometria di massa dell'elio: fornisce un rilevamento delle perdite ad alta precisione ed è generalmente utilizzato per test o campionamenti di laboratorio.
Metodo di decadimento della pressione: più comunemente utilizzato sulle linee di produzione pressurizzando il gruppo e monitorando le variazioni di pressione per determinare le perdite.
(3) Ispezione dimensionale: eseguita con calibri o CMM per garantire che le dimensioni di installazione chiave siano conformi alle specifiche di progettazione.
(4) Test non distruttivi:
Ispezione a raggi X: utilizzata per rilevare difetti di saldatura interni come porosità, inclusioni di scorie o penetrazione incompleta.
(5) Test distruttivi:
Analisi metallografica: taglio ed esame della microstruttura della saldatura per valutare la qualità della saldatura.
Prove meccaniche: valutazione della resistenza della saldatura, della tenacità e delle relative proprietà meccaniche.

5. Tendenze di sviluppo
(1)Automazione e intelligenza: l’ampio utilizzo di robot di saldatura e linee automatizzate migliora l’efficienza e la coerenza. L'integrazione della visione artificiale e dei sensori consente il monitoraggio in tempo reale e il controllo adattivo della saldatura.
(2) Design leggero e compatto: adozione di acciai inossidabili più sottili ad alte prestazioni e design strutturali ottimizzati per ridurre il peso e risparmiare spazio.
(3)Nuove tecnologie di saldatura: crescente applicazione della saldatura laser e della saldatura ibrida laser-arco per una maggiore efficienza e qualità.
(4) Design modulare: integrazione di TWC con GPF, silenziatori e altri componenti in un'unica unità saldata, formando moduli di post-trattamento degli scarichi più complessi.
